Affichage PRND21 Digital
par Jess Dim 21 mai 2023 20:46

Pour compléter la digitalisation des affichage après les compteurs et console centrale, il manquait l'affichage des vitesses de la boite auto.
Pour détecter la position du levier, j'ai opté pour le Gss 3000 de dakota digital et pour l'afficheur le New Vintage USA 91027-01.

Affichage PRND21 Digital Affichage PRND21 Digital

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
947 Messages
Inscrite depuis 1 an
📨 MP🌍WWW
par Jess Dim 21 mai 2023 20:52

Il faut commencer par enlever le mécanisme d'affichage et le neutral savety switch.

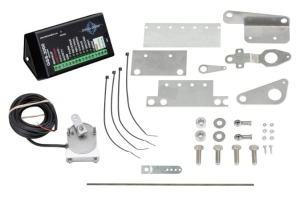

Le kit se composte  d'un contacteur rotatif qui doit normalement se monter en dessous de la voiture, directement sur la boite de vitesse et d'un module électronique qui gère l'affichage.

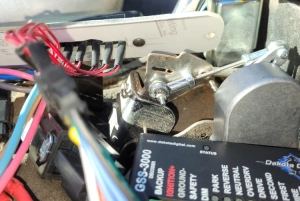

J'ai opté pour un peu plus simple vu que je n'ai pas de pont pour aller sous la voiture, je l'ai monté de manière compacte juste à coté du levier de vitesse.

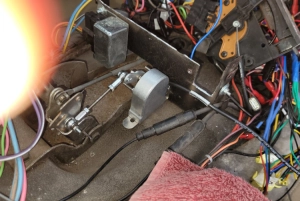

La difficulté vu que le débattement est très court, c'est de trouver le point pivot pour avoir le maximum de course sans que cela arrive en buté du contacteur. Après un peu de tâtonnement, j'ai percé la platine du levier de vitesse et réglé la course avec la tige fileté.

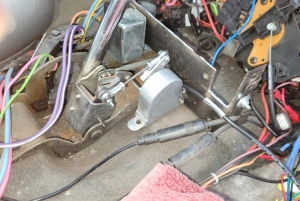

J'ai fixé le contacteur avec une équerre sur la fixation centrale de la console.

Affichage PRND21 Digital   Affichage PRND21 Digital

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
947 Messages
Inscrite depuis 1 an
📨 MP🌍WWW
par Jess Dim 21 mai 2023 20:57

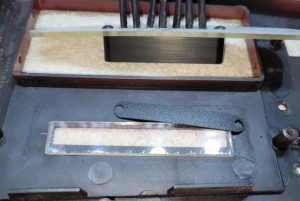

J'ai remplacé la vitre graduée sur la console par une petite plaque en plexy transparent.

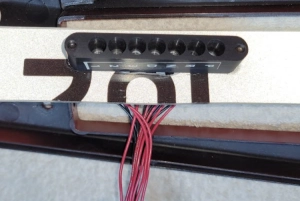

Ensuite, une autre plaque de plexi pour fixer les afficheur, on peut reprendre les fixations de l'ancien système en dessous de la console.
Un peu de peinture noire pou ajuster la fenêtre à la taille de l'afficheur.

Affichage PRND21 Digital Affichage PRND21 Digital Affichage PRND21 Digital

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
947 Messages
Inscrite depuis 1 an
📨 MP🌍WWW
par Jess Dim 21 mai 2023 21:03

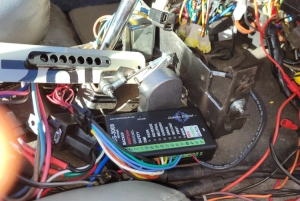

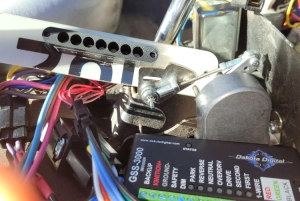

Le module électronique nécessite un apprentissage pour les différentes position.

C'est assez bien fait, il suffit de valider à chaque position du levier de vitesse, en plus, cela fonctionne dans les 2 sens du contacteur ce qui permet de le monter comme on veut.
Il y a une sortie pour un relais qui remplace le neutral safety switch, il se ferme en postions parking ou neutre, et se s'ouvre sur les autres positions.
Il suffit de brancher la sortie du relais sur les fils violet vers le démarrage.

Ca passe vraiment avec un chausse pied, il n'y a pas beaucoup de place à cet endroit...

Affichage PRND21 Digital Affichage PRND21 Digital Affichage PRND21 Digital

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
947 Messages
Inscrite depuis 1 an
📨 MP🌍WWW
par Jess Dim 21 mai 2023 21:06

Voila ce que ça donne une fois terminé.
L'afficheur est un peu petit, les lettres et chiffrent mériteraient d'être un peu plus grand mais je n'en ai pas trouvé.

Affichage PRND21 Digital Affichage PRND21 Digital

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
947 Messages
Inscrite depuis 1 an
📨 MP🌍WWW
par Jess Mer 10 janv 2024 13:43

Alors les chiffres de l'afficheur étaient un peu trop petit, pas du tout lisible à l'usage.
Comme je suis passée à une boite 4 vitesses th700, il peut être utile de visualiser si le convertisseur de couple est verrouillé ou non.

J'ai donc conçu et fabriqué un afficheur sur mesure en 3D.
Il possède des caractères plus grand, se monte directement sur la console sans modification avec les 2 vis d'origine. J'ai utilisé des leds de 10mm plus puissantes pour mieux voir le rapport engagé le jour, avec une atténuation pour la nuit quand on met les veilleuses.

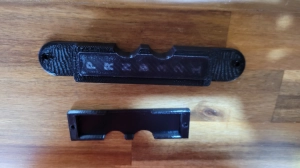

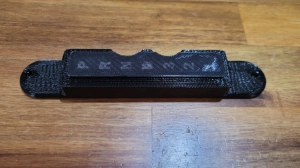

Voici ce que donne la pièces;

Affichage PRND21 Digital   Affichage PRND21 Digital

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
947 Messages
Inscrite depuis 1 an
📨 MP🌍WWW
par Jess Mer 10 janv 2024 13:44

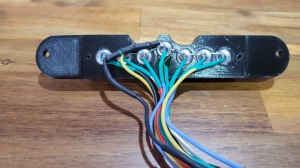

Les leds s'encastrent directement dedans et sont bien maintenus.
Sur le D, il y a une led blanche et une led verte qui commutent quand le convertisseur est verrouillé.

Affichage PRND21 Digital

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
947 Messages
Inscrite depuis 1 an
📨 MP🌍WWW
par Jess Mer 10 janv 2024 13:45

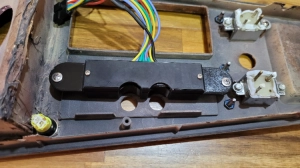

Ca se monte directe sur la console:

Affichage PRND21 Digital

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
947 Messages
Inscrite depuis 1 an
📨 MP🌍WWW
par Jess Mer 10 janv 2024 13:46

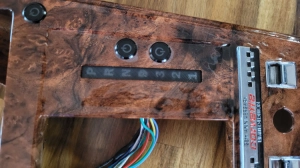

Et il n'y a plus qu'à remonter.
J'ai ajouté 2 inters sur la console, d'où le décoché sur la pièce sur un coté.

Affichage PRND21 Digital

⤴️
