Montage kit Conversion Phare Led Corvette C3 C2 C1
par Jess Ven 22 déc 2023 19:00

Voici le tutoriel pour le montage du Kit de conversion de phare led pour corvette C3.
Ce kit permet d'améliorer énormément la visibilité, tout d'abord car les leds éclairent entre 2 et 3 fois mieux que les optiques d'origine, mais surtout parque que l'on va avoir 4 codes et 4 pleins phares au lieu de 2 codes et 2 pleins phares.

Le kit complet est maintenant disponible dans la nouvelle boutique jess3d.fr ( dédiée aux pièces auto ):


https://www.jess3d.fr/article-kit-phares-led-corvette-c3.html


Ce montage est tout à fait réversible pour revenir aux phares d'origine.
Comptez entre 1 à 2 heures pour la modification

Montage kit Conversion Phare Led Corvette C3 C2 C1

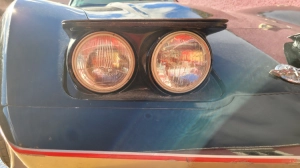

Avant:
Montage kit Conversion Phare Led Corvette C3 C2 C1

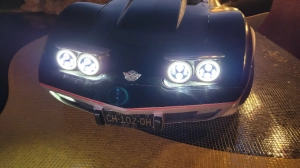

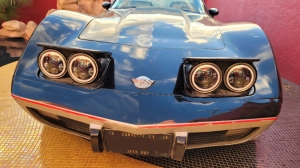

Après:
Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:04

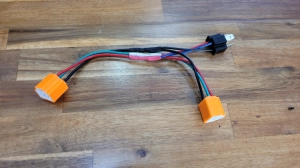

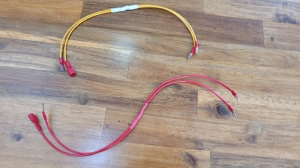

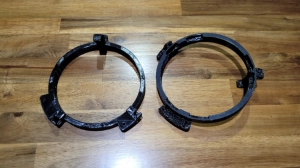

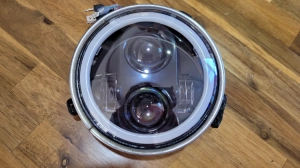

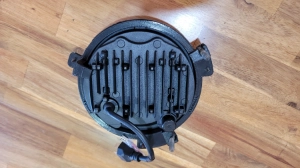

Le kit se compose de 4 phares led, de 4 supports de fixation et des faisceaux de fil.

Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:07

Il faut d'abord démonter les phares d'origine.

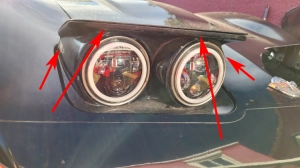

Enlever d'abord le cache en fibre, 2 vis sur le coté et 2 vis dessous la face supérieure:

Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:11

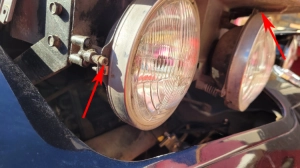

Dévisser ensuite les 2 vis de réglage, en haut et sur le coté du phare:

Montage kit Conversion Phare Led Corvette C3 C2 C1

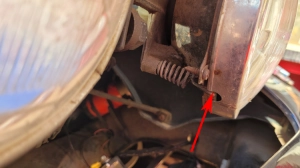

Puis declipser le ressort, il ne reste plus qu'à débrancher le connecteur à l'arrière et le phare peut sortir.

Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:14

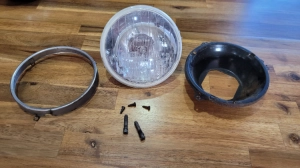

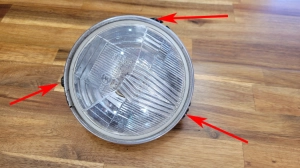

On peut ensuite démonter l'optique pour récupérer les vis et le cercle chromé.

Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1

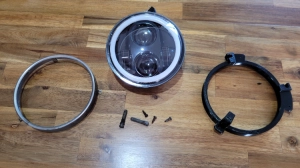

On peut assembler le nouveau support, le phare led et le cercle chromé.

Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:15

Insérez les 2 vis de réglage dans les logements du support ( par le coté )
La vis doit rester en place mais pas trop forcer, si c'est le cas, elle doit être un peu oxydée, enlever l'oxydation avec un papier de verre fin sur la tête pour qu'elle puisse rentrer et tourner.

Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:18

Vous pouvez ou non câbler les feu de position et les clignotants.

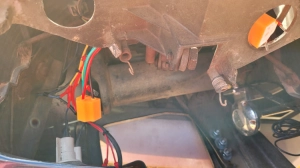

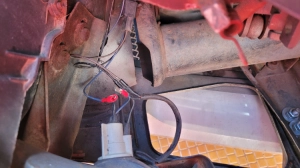

Pour cela; il faut récupérer le câblage juste en dessous du phare accessible facilement maintenant que les phares sont démontés.
Pour les feux de position, il suffit de se brancher sur la cosse de l'ampoule.

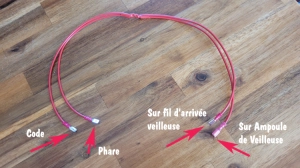

Le câble comporte une fiche femelle à brancher directement sur l'ampoule de la veilleuse, la fiche male du même coté sur le câble arrivant à la veilleuse.
Tous les fils du câble sont reliés ensemble.
L'autre coté va vers les phares, 2 prises males a brancher sur chacun des optiques du même coté.

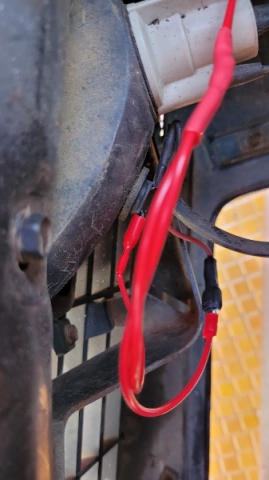

Débrancher la cosse et brancher le câble rouge fournis:

Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:20

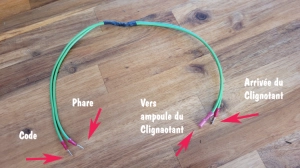

Pour les clignotants, c'est exactement la même chose, il faut juste couper le fil d'arrivé à l'ampoule du clignotant et brancher 2 cosses plates, une male, une femelle.
Brancher ensuite la cosse femelle du câble et la cosse male du même coté du câble sur l'arrivée et vers l'ampoule du clignotant.
Les 2 autres cosses males à l'autre bout du câble vont vers les 2 phares.
Vous pouvez ne brancher qu'un seul des 2 phares pour les clignotants, dans ce cas isolez la cosse male restante.

Montage kit Conversion Phare Led Corvette C3 C2 C1    Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:23

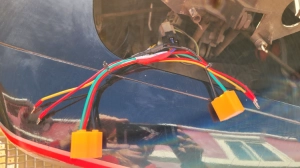

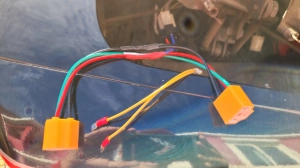

Brancher ensuite le câble des phares, la prise mâle noire sur le faisceau des d'origine des codes.
On peut ensuite mettre quelques colliers pour arranger tout ça, en ramenant, un fil des feux de position et un clignotant vers chaque prise femelle.

Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:26

On peut ensuite monter les optiques.
Tout d'abord brancher les câbles: ampoule, feux de jour ( rouge ) et clignotants ( vert ).
J'ai choisi de câbler les clignotants sur tous les phares mais on peut aussi ne cabler que ceux à l'extérieur, question de goût.

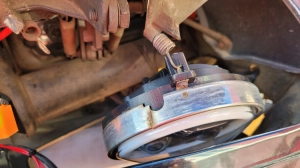

Puis enclencher le ressort dans la partie plastique du support comme sur la photo:

Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:29

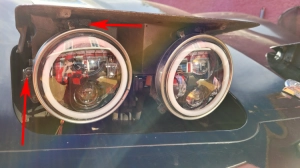

Faites pivoter le phare et vous pouvez visser les 2 vis de réglages micrométriques:

Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:34

Il n'était pas trop possible avant de positionner en rotation le phare dans son support pour qu'il soit horizontale, vous pouvez légèrement dévisser les 3 vis de fixation sur le contour chromé pour faire tourner le phare pour le positionner.
Il faut que les 2 parties oranges soient positionnées en haut et que l'ecriture Dot Sae E3 soit aussi en haut.


Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:38

Vous pouvez maintenant effectuer un petit réglage.

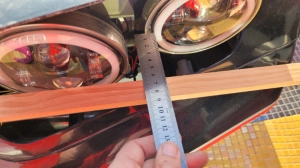

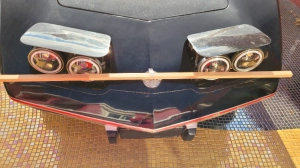

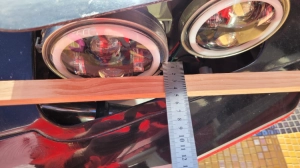

Une astuce pour régler l'axe vertical, on peut utiliser un tasseau ou une règle pour bien se mettre dans l'axe de la voiture.

Montage kit Conversion Phare Led Corvette C3 C2 C1

On peut mesurer la distance de chaque coté du cercle chromé et du tasseau et ajuster avec la vis de coté du phare.
Pour ceux du milieu, j'ai réglé tout droit.
Pour ceux à l'extérieur, je les ai incliné de 5mm vers l'extérieur pour gagner en éclairage sur les cotés. L'avantage et que l'on va avoir 4 codes et 4 feux de route, donc autant répartir.
Montage kit Conversion Phare Led Corvette C3 C2 C1   Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:43

On peut ensuite régler la position verticale.
Il faut le faire de nuit ou dans la pénombre le phare allumé.
Soit prendre un grand carton ou mettre la voiture dirigé vers un mur.
Prendre la hauteur du milieu du phare, faire une marque sur le carton en enlevant 1cm de mètre de distance.
Par exemple, le milieu du phare est à 100 cm du sol.
Si vous êtes à 5 mètres du mur, faites un trait à 95cm du sol, si vous êtes à 3 mètres le trait est à -7cm du sol.
Agissez sur la vis en haut du phare pour régler le haut du faisceau d'éclairage sur le trait.
Faites le réglage avec les phares en code.

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:46

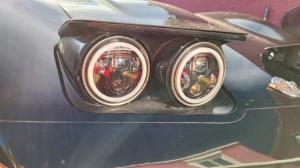

Il ne reste plus qu'à remonter les caches en fibres.
Il est possible que l'optique bloque un peu le cache. Soit revisser légèrement les vis ou ça bloque, ou limer l'intérieur du cache pour que ça passe.

Les vis de réglages sont accessibles même le cache remonté pour régler les phares s'il faut faire une correction.

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:47

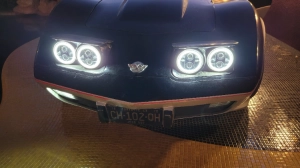

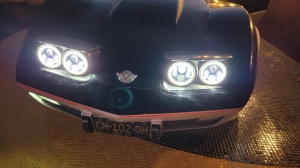

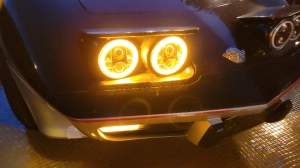

Feux de jour:
Montage kit Conversion Phare Led Corvette C3 C2 C1

Codes:
Montage kit Conversion Phare Led Corvette C3 C2 C1

Plein Phare:
Montage kit Conversion Phare Led Corvette C3 C2 C1

Clignotants:
Montage kit Conversion Phare Led Corvette C3 C2 C1

⤴️
👑 Jess

Présidente
   ADMIN
👑Jess
Corvette C3 Pace Car 1978
🚺58 ans - 34750
712 Messages
Inscrite depuis 9 mois
📨 MP🌍WWW
par Jess Ven 22 déc 2023 19:57

La puissance des feux correspond normalement aux feux d'origine et ne nécessite aucune modification du faisceau.
Si vous avez un clignotement lorsque vous passez en plein phare ou même si tout s'éteint, c'est le commutateur de phare qui se met en sécurité.
Il est préférable de remplacer la commande de phare ou vous pouvez alors mettre 2 relais pour soulager le contacteur.

⤴️
